Bạc đạn là gì, chức năng, ứng dụng

Bạc đạn là gì chức năng ứng dụng…..

MỘT SỐ KIẾN THỨC CƠ BẢN VỀ VÒNG BI

I/ Chức năng của bạc đạn :

Tải nặng, giảm ma sát, giới hạn chuyển động không mong muốn .

II/ Một số chủng loại bạc đạn thông dụng :

1/ Bạc đạn cầu (1 hàng bi) :

VD : 6000, 6200, 6300, … và 2 hàng bi : VD : 4205, 4305, ..

  • Bán kính vừa phải, trục nhẹ,
  • Tải hướng kính cho cả 2 phía.
  • Chịu tốc độ cao, momen giảm .

*Ứng dụng : s ử dụng rất phổ bi ến, động cơ điện, hộp số, bơm, máy nén khí, tự động hóa, máy phát điện xoay chiều, bộ khởi động, quạt, động cơ ABS, …

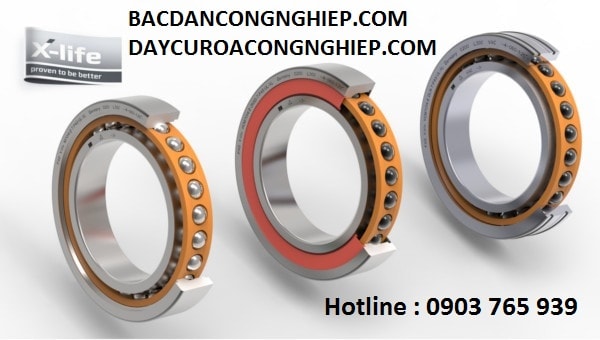

2/ Bạc đạn ốc bích (1 dãy) :

Kết quả hình ảnh cho bearing 7008ctyVD : 7000, 7200, 7300, 7412….

  • Tải hướng kính và dọc trục cho cả 2 phía.
  • Những góc tiếp xúc : A(25⁰ -30⁰), B(40⁰), C(15⁰) .
  • Tải dọc trúc lớn hơn bạc đạn cầu, tải hướng kính giảm .
  • Làm việc với khe hở hoặc độ vôi. Ghép đôi có 3 loại (BD, DT, DF)

* Ứng dụng : Máy bơm, máy nén khí, thiết bị thổi, động cơ điện, Máy phát điện, máy phay, máy tiện, Trục quay,…

Bạc đạn là gì chức năng ứng dụng

3/ Bạc đạn ốc bích (2 dãy bi ) :

Kết quả hình ảnh cho bearing 3308VD : 5205, 5305, …

  • Tương ứng với 2 loại bạc đạn lưng đối lưng .
  • Tiêu chuẩn và năng suất thiết kế cực đại .
  • Loại trống và có nắp
  • Tải hướng kính tương đương 1.7 lần bạc đạn 1 hàng bi .
  • Điều hòa tải hướng kính và dọc trục cho cả 2 phía .
  • Giảm chiều rộng cần thiết trên 2 bạc đạn tiếp xúc góc .

*Ứng dụng : Bơm ly tâm, Động cơ điện, Thiết bị thổi và Quạt,…

4/ Bạc đạn nhào tròn :

VD : 1200, 2200, 2305, …

  • Tải hướng kính vừa phải, tải dọc trục thấp .
  • Tốc độ cao, độ lệch tâm cho phép lớn .
  • Sử dụng phổ biến .

5/ Bạc đạn chà (bi cầu) :

VD :51105, 51205, 51304, …

  • Được thiết kế dùng cho tải dọc trục cao
  • Không phù hợp với tải hướng kính .
  • Có 2 loại chà 1 tầng và 2 tầng bi .

* Ứng dụng : Những cầu trục, mặt xoay (sàn xoay) .

6/ Bạc đạn đũa :

Tải hướng kính rất cao, tải hướng kính giới hạn ở 1 vài chủng loại .

  • Khả năng chịu tốc độ cao (có thể so sánh với bạc đạn cầu) .
  • Có vòng ngoài và vòng trong
  • Có 5 loại 1 hàng bi : NU, NJ, NF, N, NUP.
  • Có 2 loài hàng bi : NNU, NN

* Ứng dụng : động cơ điện lớn, hộp giảm tốc, máy ép, trục quay, …

7/ Bạc đạn nhào cà na :

VD : 22208, 22308, 23210, 23120, 24028, …

  • Khả năng chịu tải cao .
  • Tải hướng kính cao, tải dọc trục vừa phải .
  • Tốc độ vừa phải , cho phép độ lệch tâm trong giới hạn khả năng qui định .
  • Thiết kế thích hợp tải hướng kính và dọc trục, lổ thẳng hoặc cone .

* Ứng dụng : Nhà máy thép, Giấy, Máy đúc liên tục, Thiết bị trộn bê tông, Quạt thổi, Quạt, hộp số, Máy ép, …

8/ Bạc đạn cone ( 1 hàng bi và 2 hàng bi ) :

VD : 30207,32007, 32207, 32307, …

  • Thiết kế cho tải trọng nặng hướng kính và dọc trục trong cùng 1 hướng (có thể tách vòng trong và vòng ngoài) ; có hệ inch và hệ mét .
  • Vòng ngoài hình chén (cup), vòng trong hình nón (cone) .

* Ứng dụng : Chuyền tải, Hộp giảm tốc, Máy nghiền, Máy vận chuyển không t ải tự động và dây chuyền tải nặng, những trục bánh xe đường sắt .

9/ Bạc đạn chà (bi đũa, bi cà na) :

Kết quả hình ảnh cho bearing 29428  VD : 81108, 81208, 29318, 29420, …

Bi đũa, bi  cà na thì tốc độ thấp hơn bi tròn .

* Ứng dụng : những máy bơm có độ sâu lớn, máy ép khuôn nhựa, bơm ly t âm lớn, những cái khích nâng hạ .

Bạc đạn là gì chức năng ứng dụng

10/ Gối đỡ :

  • Gồm vỏ (gối đỡ) và ruột (vòng bi) có thể tháo rời và lắp lẫn (tự lựa vòng ng oài).
  • Một số loại thường gặp : UCP, UCF, UCFL, UCT, UCFC, …
  • Sử dụng rất phổ biến trong tất cả các ngành Công nghiệp ….

Đặc biệt chúng tôi chuyên phân khúc :

     Hình ảnh có liên quan Gối đỡ bạc đạn Inox an toàn Thực phẩm, Thủy sản, Đồ uống, …

     Hình ảnh có liên quan Bạc đạn (Vòng bi) quay 1 chiều ; Bạc đạn lệch tâm .

     Hình ảnh có liên quan Bạc đạn vòng bi hệ inch (Mỹ, Canada,…)

Chân thành cảm ơn quý vị đã quan tâm .

Trân trọng kính chào.
